● S6D24M1A1B安全继电器广泛应用于工业安全系统，可与安全地毯配套使用，增强设备安全系统的可靠性，构成更加安全的防护系统。

● 本控制器为安全地毯联动设计，同一个区域可带动6块。

● 每个输入信号有单独的保护和不保护功能开关。

● 指示灯显示每个地毯的工作状态，包含工作、踩踏、故障。

● 1 组常闭安全触点串联输出，1 组常开辅助触点并联输出。

● 双通道操作模式，可完成对地毯和控制器的自检。

● 具有电源指示灯和输出状态指示灯。

● 通过扩展模块，可以增加安全触点的数量。

● 手动复位、自动复位可切换。

● 带有一路 DC24V 有源报警输出，可检测系统中任意一块地毯的状态。

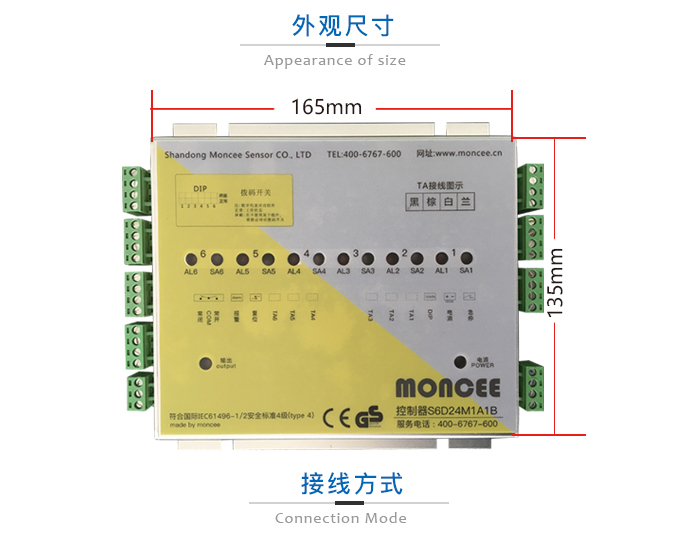

●将地毯的棕兰白黑四根线按照下图接到继电器的四个端子上，把24V供电的+和-分别连接

到继电器的24v，0v端子，安全输出为COM和NC和COM和NO为辅助输出，报警输出分别接入DC24V报警器的+、-处，报警输出为断线报警，只有安全地毯出现故障时才会报警。

●复位：复位不接情况下为自动复位。加常闭按钮后为手动复位。

●右侧拨码开关分别对应1.2.3.4.5.6个位置，当与地毯需要屏蔽或者不接线情况下将对应的拨码开关拨码到屏蔽即可。

● 信号输出：

         1个常开触点 COM  NO；1个常闭触点 COM  NC

● 指示灯说明：

       1、安全继电器接通后，电源Power为黄色灯。

       2、SA1-SA6为双色灯，正常为绿色灯，踩踏为红色灯。

       3、AL1-AL6断线情况下为红色灯。

       4、输出：正常为绿色灯，踩踏、断线均为红色灯。
