安全光幕如何接线

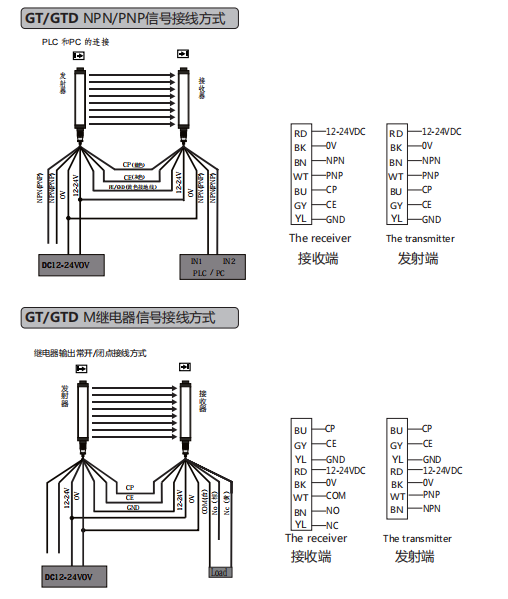

穆柯GT安全光幕/安全光栅的接线方式
GT型号的发光器电缆线：蓝色CP,灰色CE,黄色PE/GND,红线24V，黑线0V,棕线NPN，白线PNP。
GT型号的受光器电缆线：蓝色CP,灰色CE,黄色PE/GND,红线24V，黑线0V,棕线NPN，白线PNP

第一、把GT安全光幕的链接电缆通过航空插头分别于发光器和受光器相连接（注意：发光器与受光器线缆均为七芯线，可盲插）

第二、将发光器和受光器链接电缆的红线分别接设备的电源（DC24V）正极，黑线接负极，黄色为接地线，棕线和白线为输出线，接设备的输入端，（注：只接受光器的PNP/PNP即可，发光器端悬空即可）如果负载继电器，将棕线和白线接继电器（DC24V）的一个输入端（如果继电器有极性要求NPN输出时：棕线和白线接负极，PNP输出时：棕线和白线接正极，继电器的另一输入端接电源的正极或负极）

双路输出时：
第一、GT安全光幕/光栅有NPN双路输出或PNP双路输出，根据需要，可以在两路输出中任选一路使用，也可两路独立设置同时使用，选择其中一路输出使用时，可将另一路电缆线做绝缘处理。

第二、NPN/PNP同时输出方式的安全光幕，棕线为NPN，白线为PNP，只需根据自己的实际需要，选择一种输出方式，可将另一种输出的电缆线或做绝缘处理。
第三、安全光幕的输入输出线最好与动力线，高压线，其他信号线等具有高频，高腰，强电流的电缆线分开配电、布线，以免产生大的干扰。
